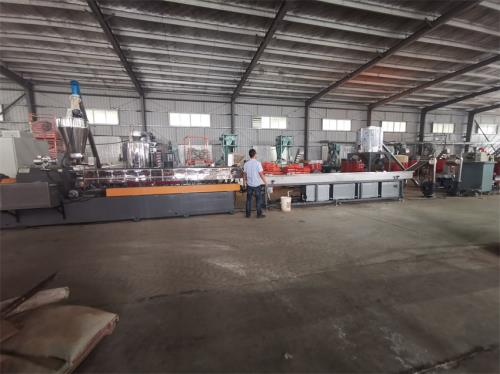

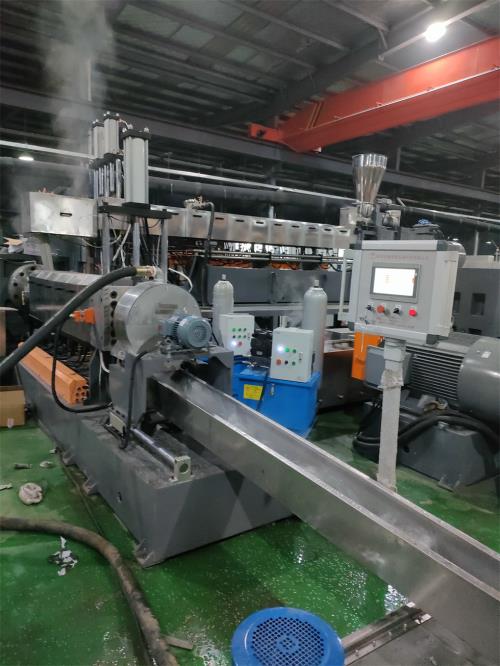

塑料造粒代加工_塑料造粒代加工_佳德JDL-65B双螺杆水拉条机组一、系统机组技术参数Ⅰ、机器颜色:主机为公司标色；电柜为电脑色Ⅱ、造粒工艺：双螺杆计量式喂料——-JDL-65B双螺杆挤出机---—液压板式换网——拉条机头----6米不锈钢水槽-----吹干机----龙门切粒机-----主机采用：PLC控制Ⅲ、作业物料：PET瓶片破碎料产 量：200-300公斤/小时（作业条件不同，产量稍有不同）
http:/www.vvaoh.com设备特点：整套设备是环保型,设备不需要接外循环水系统;自带循环冷却统是我公司专利产品（发明专利号：CN201911312134.6）1.最大好处：整套0水排放；无水污染；环保好过2.双螺杆齿轮箱冷却采用：采用环保冷却系统（环保型：发明专利号：CN201911312134.6）塑料造粒代加工不需要接外循环水冷却，不用徘外水；采用闭环循环系统，塑料造粒代加工不用担心长时间使用水冷却会产生水垢把冷却器堵住，导致齿轮箱损坏3.双螺杆主机水箱冷却系统采用：采用环保冷却系统（环保型：发明专利号：CN201911312134.6）不需要接外循环水冷却，不用徘外水；采用闭环循环系统4. 不锈钢水槽：

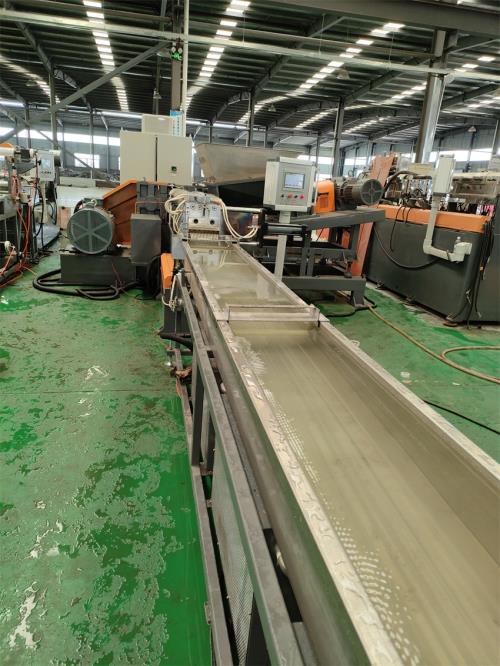

一台，L=6米，加宽加深，槽体为不锈钢材质；水槽与吸干机过度体一件；不锈钢材质，水槽热水经过滤器到环保型冷却器；水槽架里安装：4组环保风冷却系统（环保型：发明专利号：2020107265672）塑料造粒代加工不需要接外循环水冷却，不用徘外水；采用闭环循环系统；5.节能:普通筒体筒体冷却；例如：第5区温度超高；这是电子阀导通；第5区冷却回水就会影响第六区和第四区的温度下降；就会导致第四六区加温；这种情况会一直循环出现；导致电费浪费；我们现在采用塑料造粒代加工环保型就彻底解决这个问题；我们设备比同类设备节能:10-15%电费6.减少投资款：3米*3米*2.5米冷却水池；60立方冷却水塔及4KW高压水泵2台及管道，10天施工费用：能减少固定投资大概：12万元左右二、机组配置（一）双螺杆喂料系统1)双螺杆喂料机； 电机功率：1.1kw；“三晶或罗宾汉”变频调速器器；（二）JDL-65B双螺杆挤出机1、高扭矩减速箱高扭减速箱，减速及扭矩分配部分合为一体，http:/www.vvaoh.com结构紧凑；输出轴转速：500rpm；输入轴转速：1480rpm；滚针轴承选择日本“IKO”，轴承减速扭矩分配系统的径向轴承均为日本NSK轴承；齿轮采用优质合金材料，精度按ISO1328-1995圆塑料造粒代加工柱齿轮精度制造，齿轮全部采用渗碳淬火硬齿面。采用专用磨齿软件对齿轮进行齿廓修整，保证齿轮强度，齿向载荷均匀，强度高，噪音低，振动低；润滑油型号为：150#中负荷齿轮油（油品需客户自购） 2）减速箱冷却系统；油泵功率：1.1kw；采用环保风冷却系统（环保型：发明专利号：CN201911312134.6）不需要接外循环水冷却，不用徘外水；采用闭环循环系统3、塑料造粒代加工主机1）交流电机；功率：75kw；“利多”电机“三晶或罗宾汉”变频调速器4、螺杆:特殊螺杆1）直径：φ62.4mm；长径比44:1；螺杆为积木式结构；分为输送螺块、混炼螺块、捏合螺块以及反旋螺块；螺杆组件串联式排列组合；2）芯轴：采用高韧性、高抗弯、高强度的优质合金钢40CrNiMoA，调质硬度HB300-350；螺纹元件与芯轴为渐开线联接；强度高，承载负荷大，拆装组合方便；3）螺纹元件材质为优质高速工具钢6542，高温真空淬火热处理；整体硬度：HRC60-64；螺杆元件通过加工中心制作，
由曲面成型磨加工；5、料筒1）材质：45#钢为基体，∞内孔采用优质双合金衬套；共十一节，L=240mm/节，第一节筒体为进料筒体,第六为自然排气；第十节筒体为抽真空;其余筒体为闭口筒体,筒体采用软水冷却；2塑料造粒代加工）加热区段：进料区不加热，其他采用优质铸铝加热器。6、水冷却系统1）水泵泵电机功率：0.75kw；自动控水电磁阀；手动阀用铜闸阀控制；加大水流量，2）采用环保风冷却系统（环保型：发明专利号：CN201911312134.6）不需要接外循环水冷却，不用徘外水；采用闭环循环系统7.真空泵采用环保冷却系统（环保型：发明专利号：CN201911312115.3）不需要接外循环水冷却，不用徘外水；采用闭环循环系统，节约水成本：2.2KW真空泵是每小时用水量是：0.25立方，24小时*0.25立方*300天* 3元水费=5400元水费/年8、液压板式换网：1塑料造粒代加工）换网器，板式过滤自动换网器，流量截面为圆形；2）液压缸、液压站等一套，采用YA-N46抗磨46#液压油；（油品需客户自行采购）9、机头装置：1) 热电偶与压力传感器分开安装，分别用于检测温度和压力（三）水拉条辅1）水槽：一台，L=6米，加宽加深，槽体为不锈钢材质；塑料造粒代加工水槽与吸干机过度体一件；不锈钢材质，水槽热水经过滤器到环保型冷却器；水槽架里安装：5组环保风冷却系统（环保型：发明专利号：2020107265672）不需要接外循环水冷却，不用徘外水；采用闭环循环系统2）吹干机：一台，功率3kw；与物料接触件均为不锈钢材质。3）龙门切粒机：壹台，功率4kw，变频调速；切粒机动刀刀口采用钨钢材质
